Stützenschalung

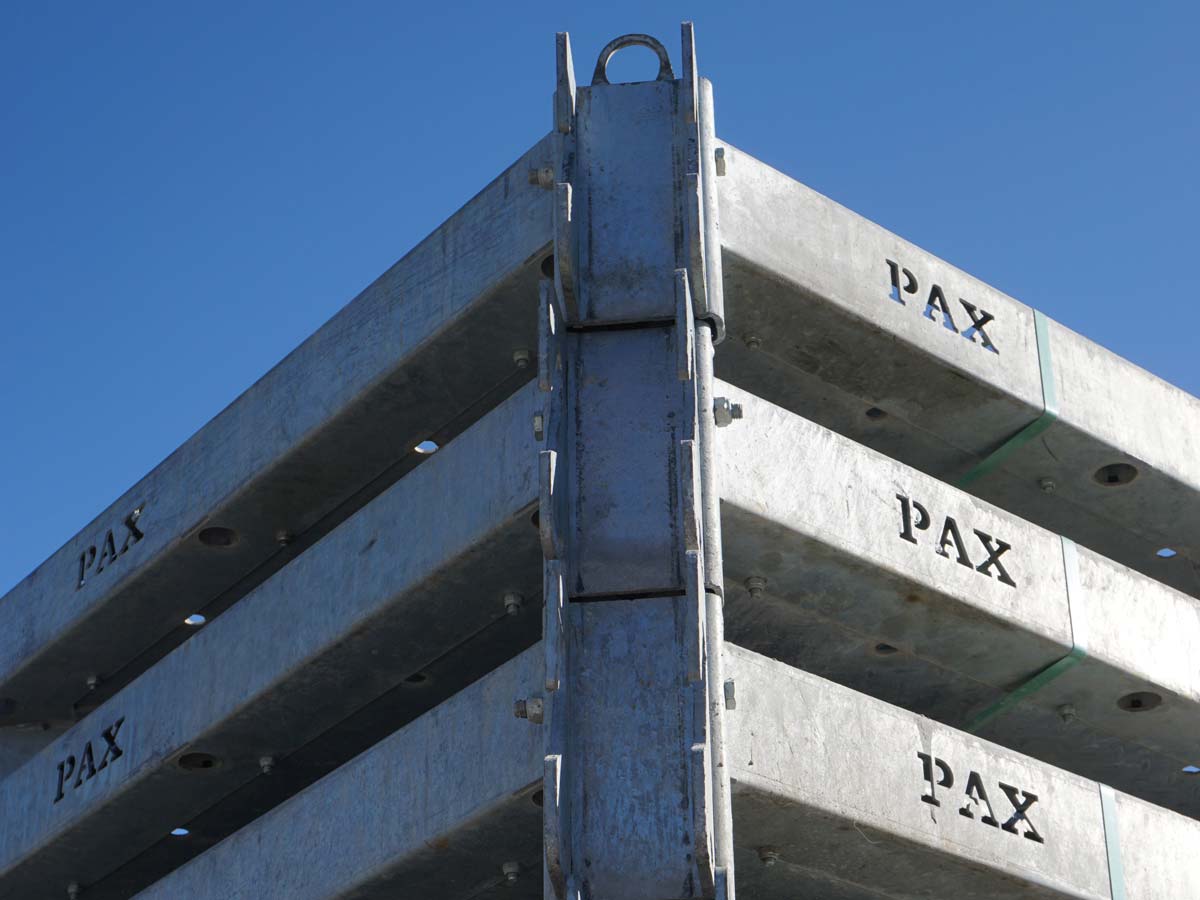

PAX HD

Einsatzbereich

Die schnellste Methode Rechteckstützen zu schalen

Der zu betreibende Aufwand, um Rechteckstützen verschiedener Ausführungen auf traditionelle Art und Weise zu schalen ist – auf die zu erstellende Fläche bezogen – enorm. Die Minimierung dieses Aufwands bei gleichzeitiger Flexibilität in Höhe und Querschnitt war der Anspruch an die Entwicklung einer völlig neuartigen Schalung für Rechteckstützen.

Mit der Einführung der PAX HD Stützenschalung wurde dieser Anspruch mehr als erfüllt. Einzigartig dabei ist der patentierte Klappmechanismus, der es ermöglicht, dass die Schalung in kürzester Zeit geöffnet, versetzt und wieder verschlossen werden kann.

Eigenschaften

Es können quadratische und rechteckige Querschnitte von 20/20 cm bis 60/60 cm oder von 50/50 cm bis 120/120 cm im 5 cm Raster erstellt werden. Dabei ist die maximale Schalhöhe quasi unbegrenzt und bis zu einer Füllhöhe von 4,80 m kann ohne Rücksicht auf die Geschwindigkeit betoniert werden.

Folgende Ausführungen stehen zur Verfügung

PAX HD-Stütze 320/60*
PAX HD-Stütze 270/60
PAX HD-Stütze 120/60
PAX HD-Aufstockwinkel 40/60
PAX HD-Stütze 320/120
PAX HD-Stütze 270/120
PAX HD-Stütze 120/120
PAX HD-Aufstockwinkel 40/120

*Höhe/max. Querschnitt

Schema des Öffnungs- und Schließvorganges



Verhältnis Schalzeit zu Schalfläche

  • Zeiteinsparung bis zu 60 % (!)
  • Keine Vor- oder Demontage
  • Keine losen Einzelteile und Sichtkontrolle des Verschlussvorgangs
  • Stufenlose Höhenpassung
  • Zum Versetzen nur 1 Kranspiel erforderlich
  • Kranunabhängiges Verfahren durch Rollen
  • Stützen in Sichtbetonqualität (Kanten, Flächen und Fugen)
  • Bis Füllhöhe 4,80 m keine vorgegebene Betoniergeschwindigkeit
